GJB 2448-1995 无焊绕接电连接要求

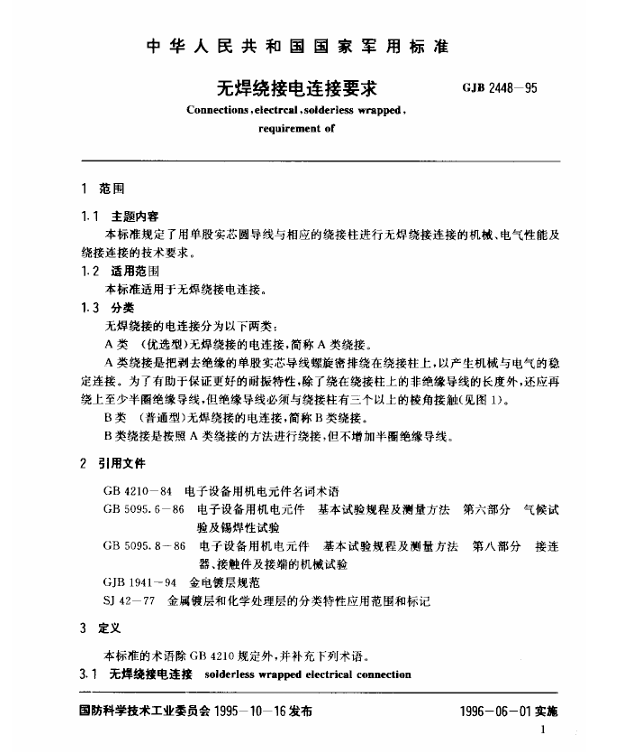

1 范围
1.1 主题内容
本标准规定了用单股实芯圆导线与相应的绕接柱进行无焊绕接连接的机械、电气性能及
绕接连接的技术要求。
1.2 适用范围
本标准适用于无焊绕接电连接。
1.3 分类
无焊绕接的电连接分为以下两类。
A 类 (优选型)无焊绕接的电连接·简称 A 类绕接。
Ａ类绕接是把剥去绝缘的单股实芯导线螺旋密排绕在绕接柱上,以产生机械与电气的稳定连接。为了有助于保证更好的耐振特性，除了绕在绕接柱上的非绝缘导线的长度外,还应再绕上至少半圈绝缘导线,但绝缘导线必须与绕接柱有三个以上的棱角接触(见图1)。
B类〈普通型)无焊绕接的电连接·简称B类绕接。
B类绕接是按照 Ａ类绕接的方法进行绕接,但不增加半圈绝缘导线。
